Перевірочна лінійка Force 9G0610 F

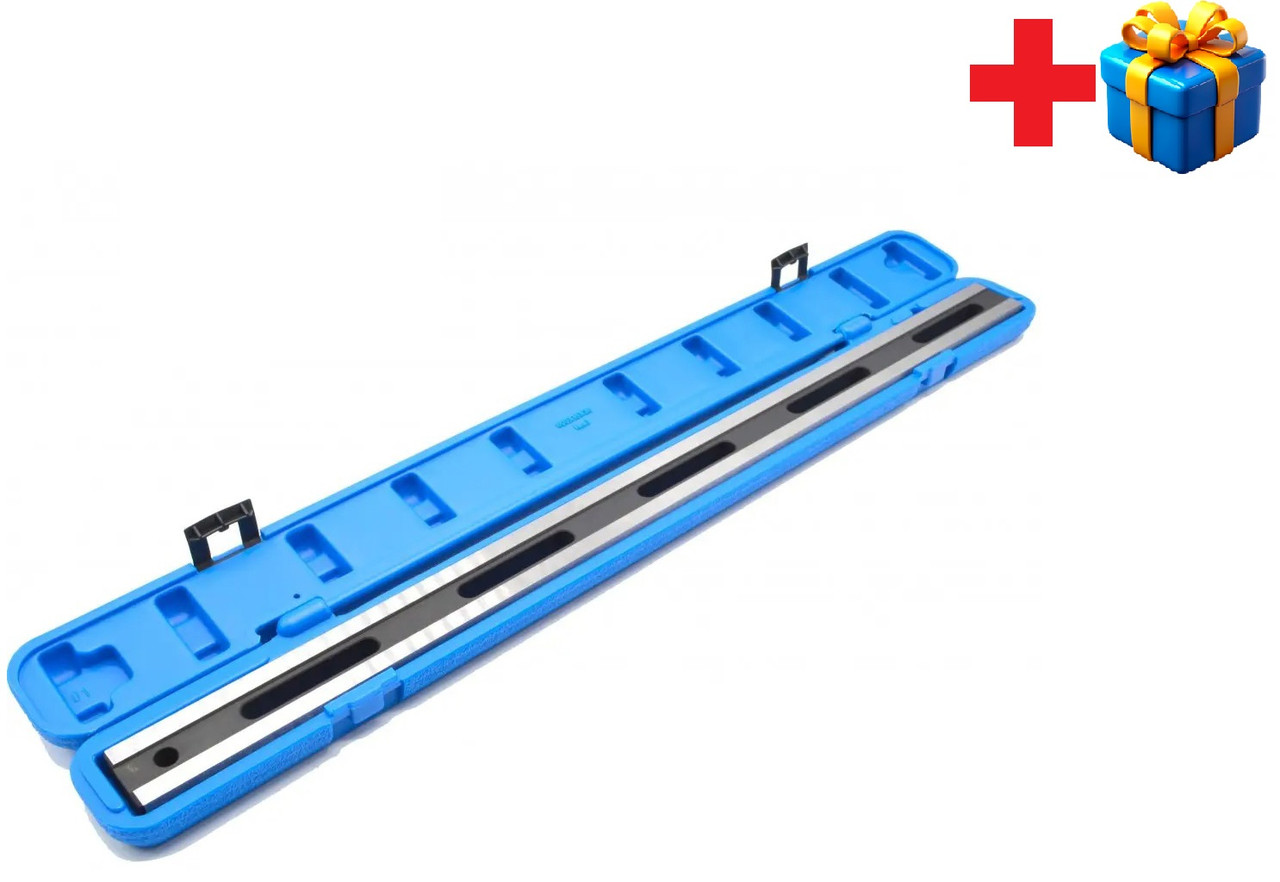

Лінійка 9G0610 F FORCE призначена для перевірки прямолінійності і площинності методом світлової щілини «на просвіт» і застосовується при лекальних, слюсарних і контрольних операціях.

Застосування лінійки еталону для вимірювання нерівностей:

• лінійка для перевірки площині ГБЦ використовується спільно з щупом для оцінки викривлення. Лінійка еталон для вимірювання нерівностей використовується для виміру на блоці двигуна, головці блоку циліндрів і маховику;
• дана лінійка для вимірювання площини ГБЦ підходить для двигунів до 6 циліндрів.

Матеріали та технологічний процес виготовлення лінійки для перевірки площині ГБЦ:

• сталь S50C, твердість HRC43-48;
• вимірювальні краю лінійки для ГБЦ загартовані, відшліфовані і притерты.

Конфігурація лінійки еталону для вимірювання нерівностей:

• похибка 2%;
• габаритні розміри прецизійної лінійки 16х36х600мм;
• маса 2.8 кг

Метод застосування:

• перед тим як використовувати лінійку перевірки ГБЦ переконайтеся, що вимірювана поверхня суха і чиста;
• використовуйте набір щупів для вимірювання викривлень;
• поставте лінійку для площин ГБЦ ребром на поверхню головки, спочатку посередині вздовж осі головки, а потім по діагоналях і виміряйте щупом зазор між площиною головки і лінійкою;
• якщо викривлення менше 0,05 мм, то реставрація не потрібно. Якщо викривлення в діапазоні 0,05 – 0,2 мм, то головка блоку циліндру повинна бути відреставрована.

Увага! Робочими поверхнями лінійки перевірки якості площині блоку циліндрів є тільки вузькі відшліфовані боку. Використання широких площин лінійки для перевірки площині ГБЦ не допускається.
